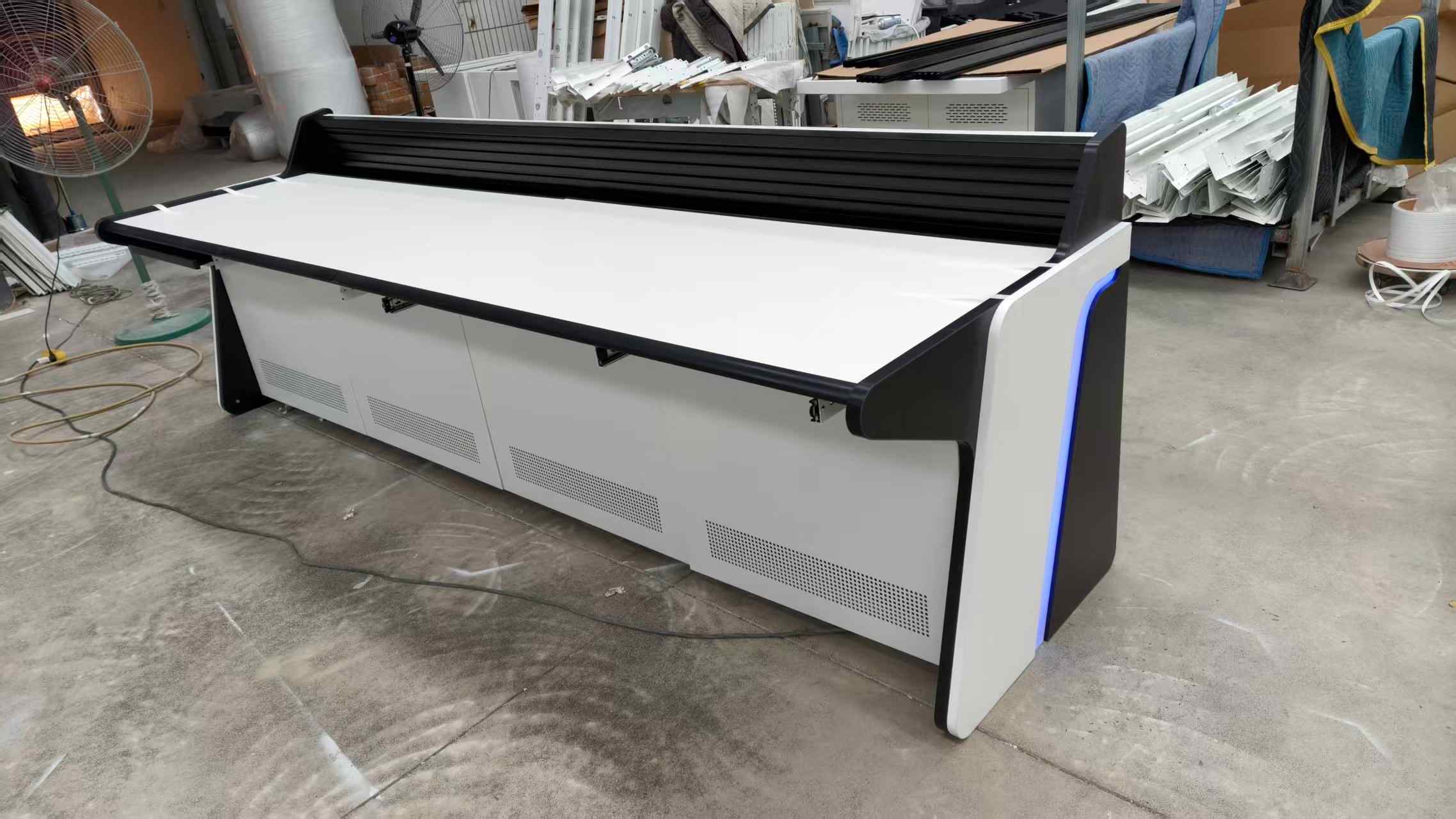

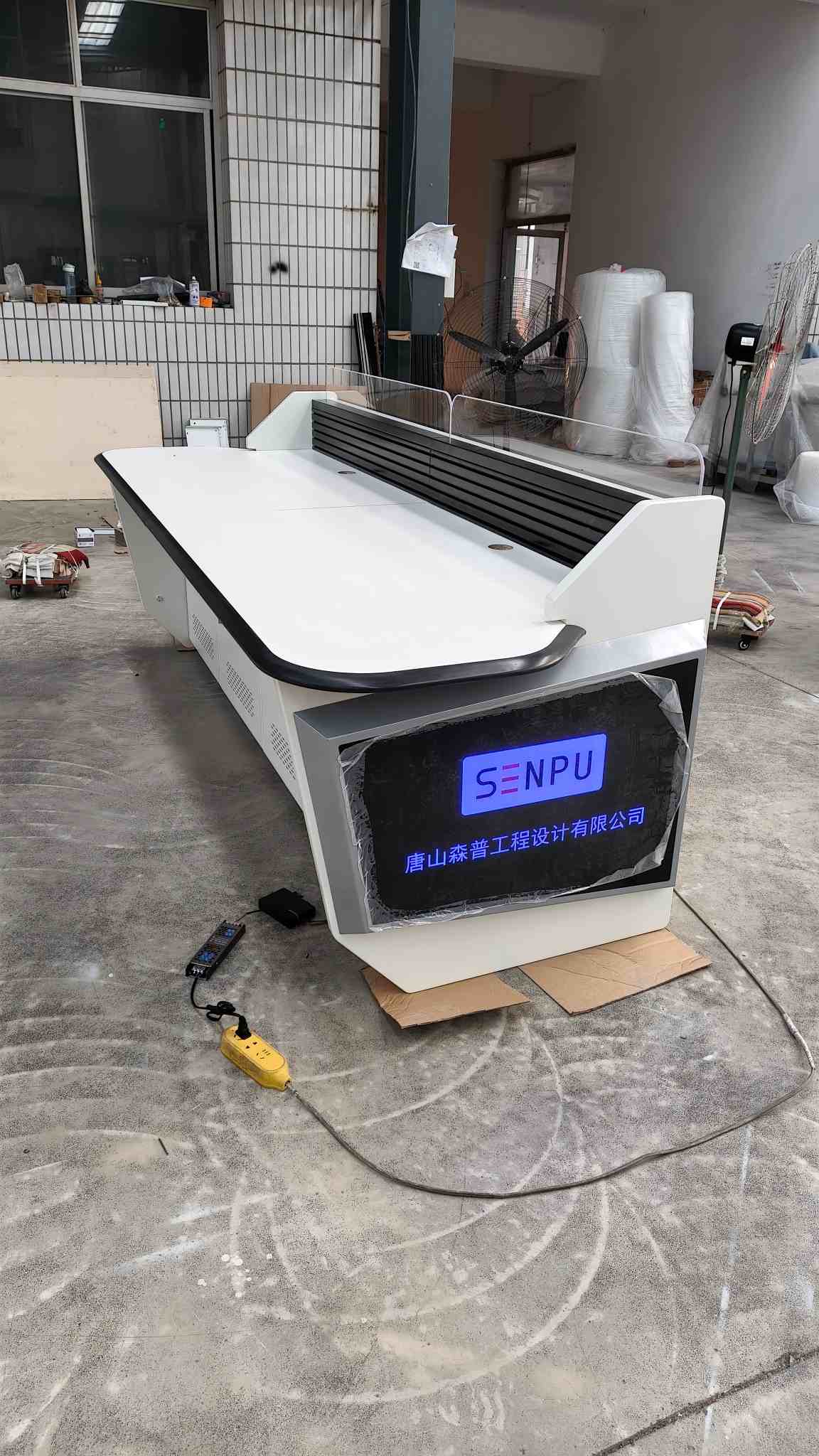

Konzola za dispečiranje električne energije

Konzola za distribucijo električne energije iz Kitajske TEMERY, imenovana tudi delovna postaja za krmiljenje omrežja ali miza za nadzor električne energije, je namenski terminal za interakcijo človek-stroj za okolja nadzora električne energije. V nasprotju z običajnimi mizami je strogo v skladu z varnostnimi standardi v elektroenergetskem sektorju, zahtevami EMC in specifikacijami 24-urnega delovanja, ki se pogosto uporabljajo v pokrajinskih/občinskih dispečerskih centrih, distribucijskih nadzornih sobah, termo/hidroelektrarnah in vetrno-sončnih novih kontrolnih sobah za energijo.

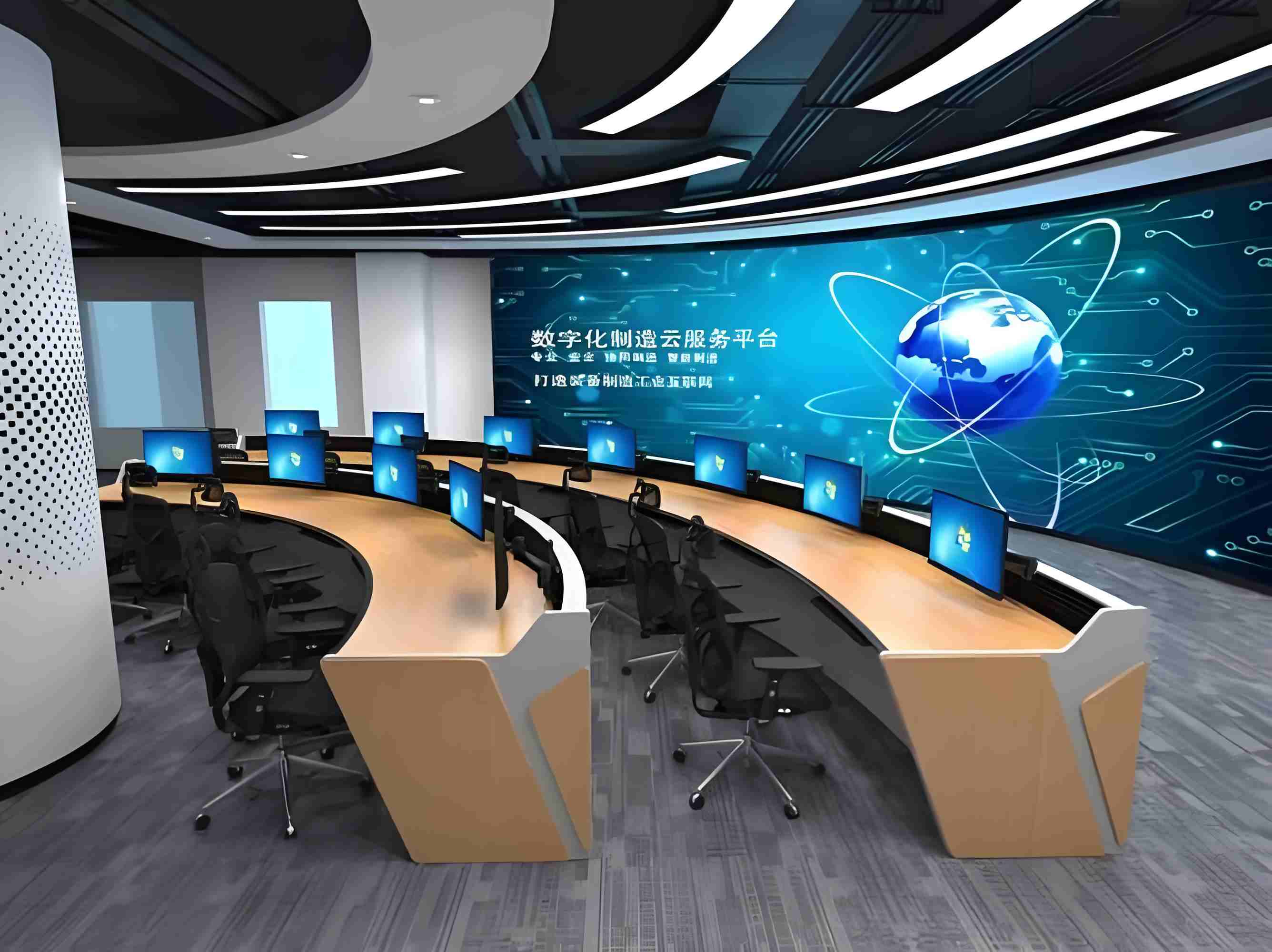

Sprejema modularno sestavljeno strukturo, ki podpira ravne, ločne, U-oblike in druge zasnove postavitve dvoran. Vsak njegov delovni položaj je mogoče neodvisno konfigurirati s podpornim sistemom za več monitorjev, skritim upravljanjem kablov, kabino za shranjevanje opreme in zaščito pred ozemljitvijo. Omogoča prilagojeno konfiguracijo glede na obseg projekta in zahteve dispečerskega delovanja.

1. Glavni okvir

Okvir Power Dispatching Console je izdelan iz visokokakovostne hladno valjane jeklene plošče SPCC z debelino od 1,5 mm do 2,0 mm. Celoten okvir je podvržen luženju s kislino, fosfatiranju, razmaščevanju in obdelavi z visokotemperaturnim elektrostatičnim razprševanjem, da se zagotovi odpornost proti rji, koroziji, odpornosti proti vlagi in odpornosti proti deformacijam. Vsa varilna mesta na njem so gladko polirana brez ostrih robov.

Vrhunska različica ima strukturo nosilca iz industrijske aluminijeve zlitine 6063-T5, ki zagotavlja večjo splošno stabilnost, manjšo težo in močnejšo nosilnost. Togi okvir lahko prenese dolgoročno veliko obremenitev več zaslonov brez tresenja ali deformacije in se popolnoma prilagodi dolgotrajnemu neprekinjenemu industrijskemu spremljanju.

2. Antistatična delovna plošča

Delovna plošča je izdelana iz uvoženega kompaktnega antistatičnega laminata HPL, posebnega materiala za opremo za napajanje in nadzor računalniške sobe. Površinska upornost je stabilno nadzorovana med 10⁶Ω in 10⁹Ω, kar učinkovito sprošča statično elektriko, ki nastane pri dolgotrajnem delovanju elektronske opreme, in ščiti natančne industrijske nadzorne gostitelje, dispečersko komunikacijsko opremo in nadzorne terminale.

Delovna plošča je ognjevarna, odporna na visoke temperature, odporna na praske in udarce. Razred, odporen proti obrabi, izpolnjuje zahteve za dolgoročno visokofrekvenčno delovanje tipkovnice in miške, pri čemer po letih uporabe ne zbledi, se ne lušči in ne razpoka.

3. Sistem izolacije močnega in šibkega toka

Opremljen je z dvojno neodvisno tračno strukturo za močan in šibek tok. Na sredini izdelka je nameščena kovinska izolacijska plošča za popolno ločitev napajalnih in signalnih vodov, s čimer se izognete elektromagnetnemu presluhu, utripanju zaslona, ​​zakasnitvi signala in izgubi podatkovnih paketov, ki jih povzročajo trenutne motnje.

Za vsako postajo so rezervirane neodvisne žične luknje, žični utori in spodnji kanali za ožičenje. Vsa napeljava na njem je skrita in urejena, kar olajša kasnejše vzdrževanje opreme, zamenjavo linije in nadgradnjo sistema. Celotna konzola za distribucijo električne energije je opremljena s standardnimi ozemljitvenimi sponkami, da se zagotovi varna ekvipotencialna zaščita, ki ustreza sprejemljivim standardom varnosti v energetski industriji.

4. Sistem montažnih nosilcev za več zaslonov

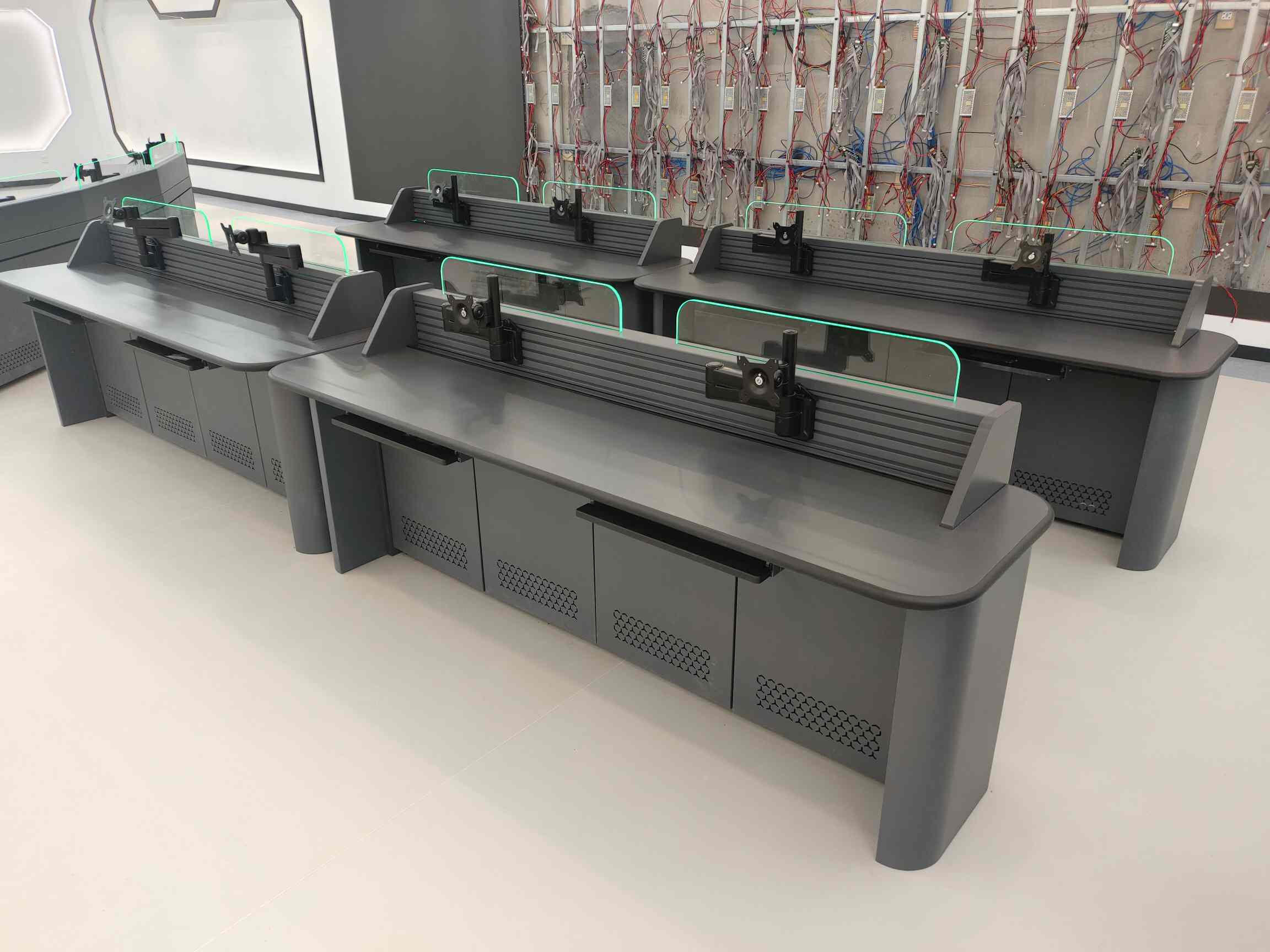

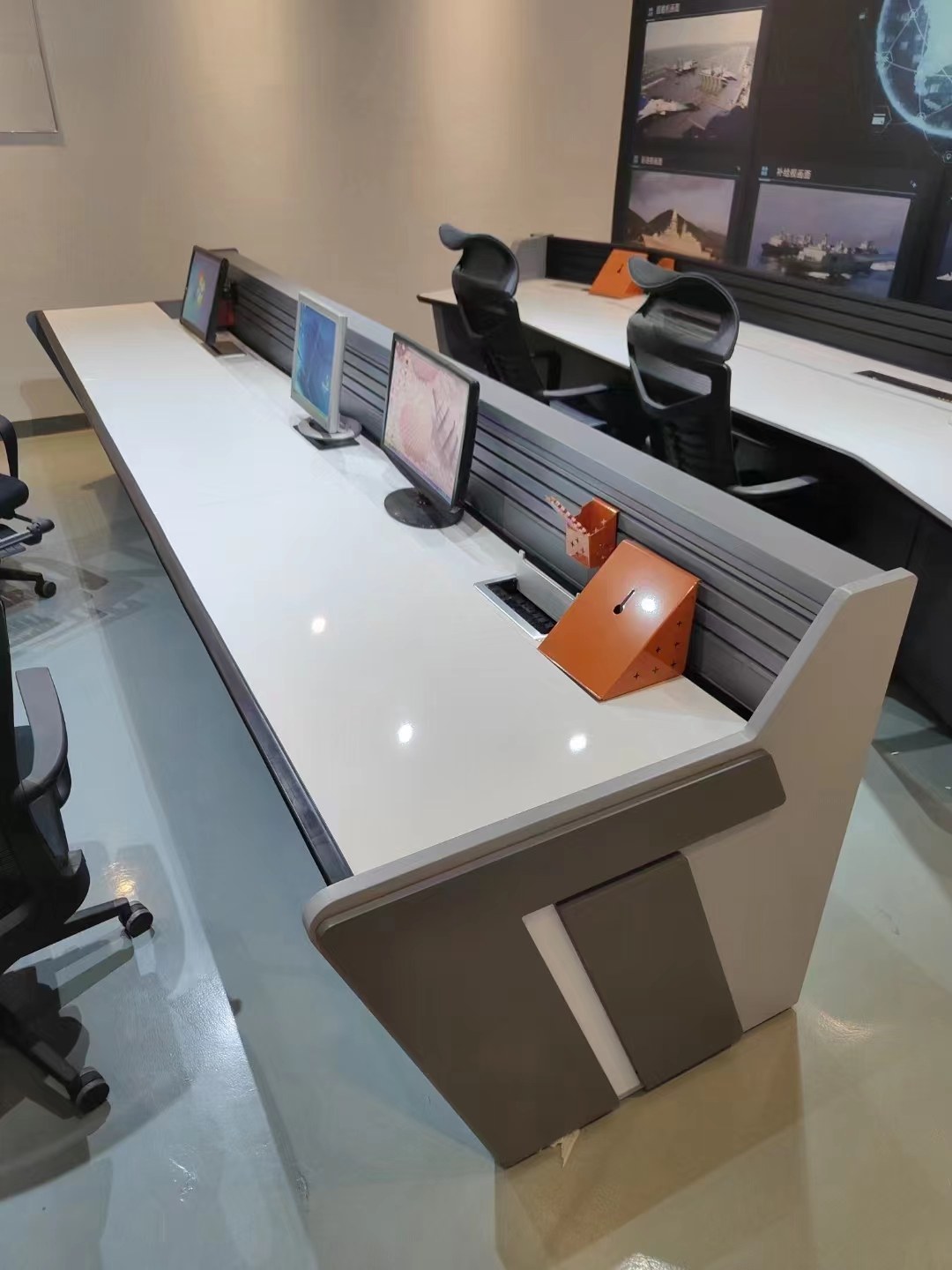

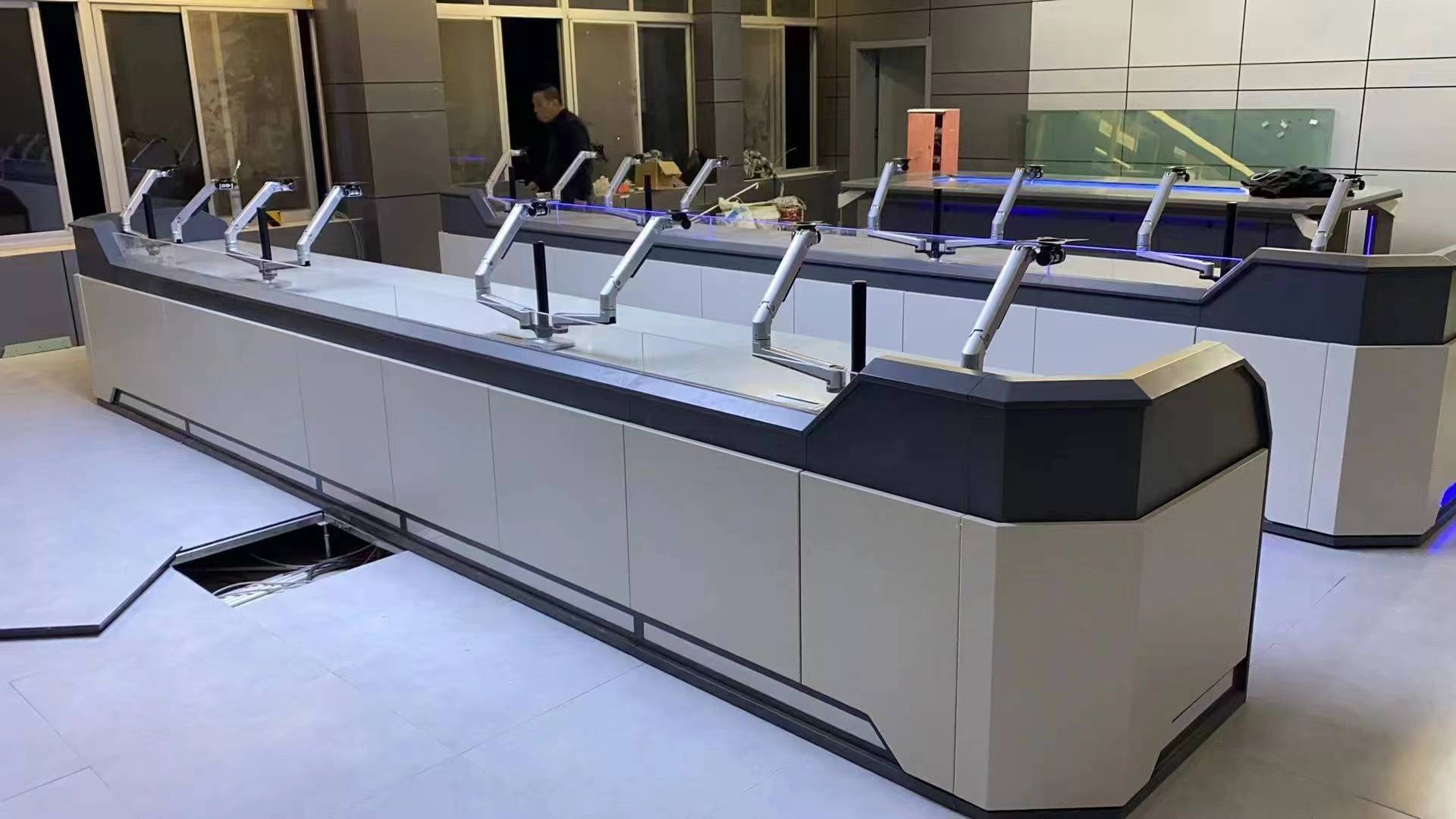

Zadnji del je opremljen z integriranim odebeljenim nosilcem za pritrditev monitorja, ki lahko nosi 2 do 6 monitorjev na postajo. Nosilec ima ojačano jekleno strukturo z močno nosilnostjo, nastavljivim kotom gor-dol in levo-desno ter prilagodljivo razporeditvijo zaslona.

Nosilec je primeren za prikaz diagramov električnega omrežja, krivulj dispečerskih podatkov, stanja delovanja opreme, videoposnetkov za spremljanje v realnem času in večsistemskih zahtev za sinhroni prikaz. Nosilec ostane stabilen brez tresenja med dolgotrajnim delovanjem, kar zagotavlja jasne in stabilne slike spremljanja.

5. Ergonomsko humanizirano oblikovanje

Delovna plošča ima mikro nagnjeno ergonomsko zasnovo za optimizacijo operaterjevega kota gledanja in zmanjšanje utrujenosti oči. Opremljen je s skritim zložljivim pladnjem za tipkovnico in gladkim drsnim vodilom, ki prihranita prostor in zagotavljata lično namizje.

Power Dispatching Console ponuja opcijsko električno nastavljivo funkcijo višine, ki podpira izmenično sedenje in stoječe delo, kar učinkovito izboljša dolgotrajno udobje dispečerjev pri delu. Celotna zasnova posnetega loka preprečuje poškodbe ob trčenju in v celoti izpolnjuje standarde varnosti in humaniziranega oblikovanja industrijskih nadzornih sob.

6. Modularna razširitvena struktura

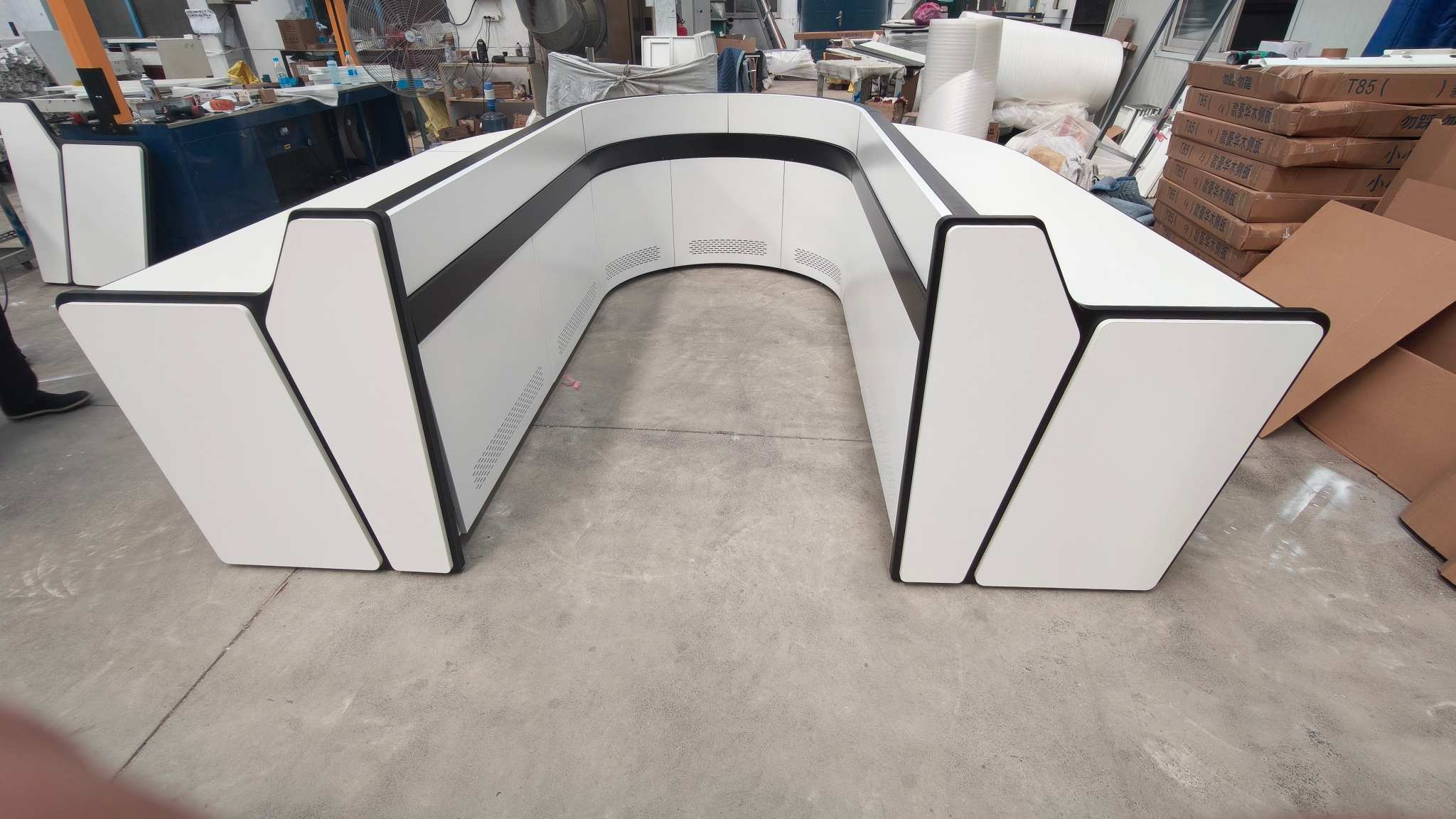

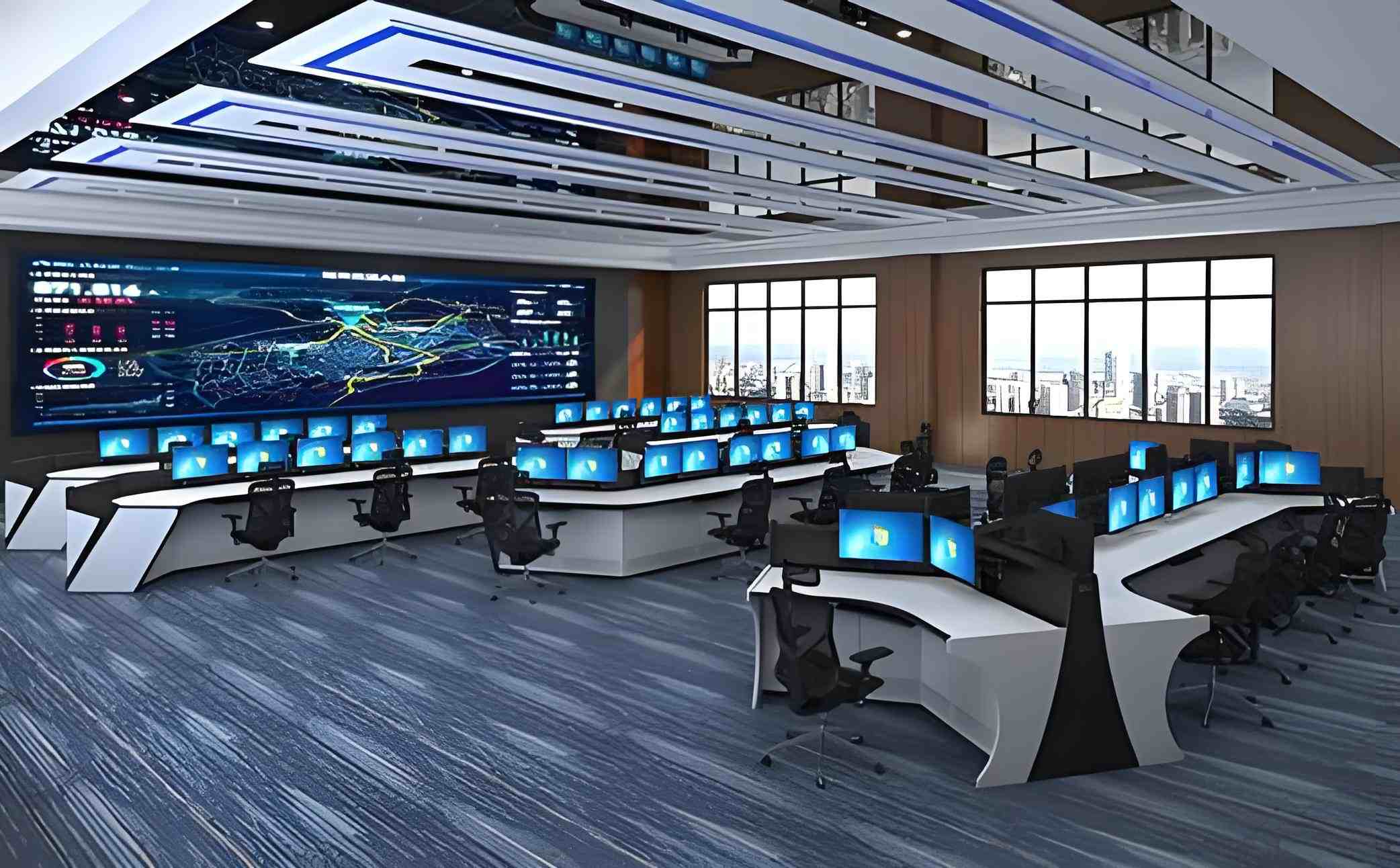

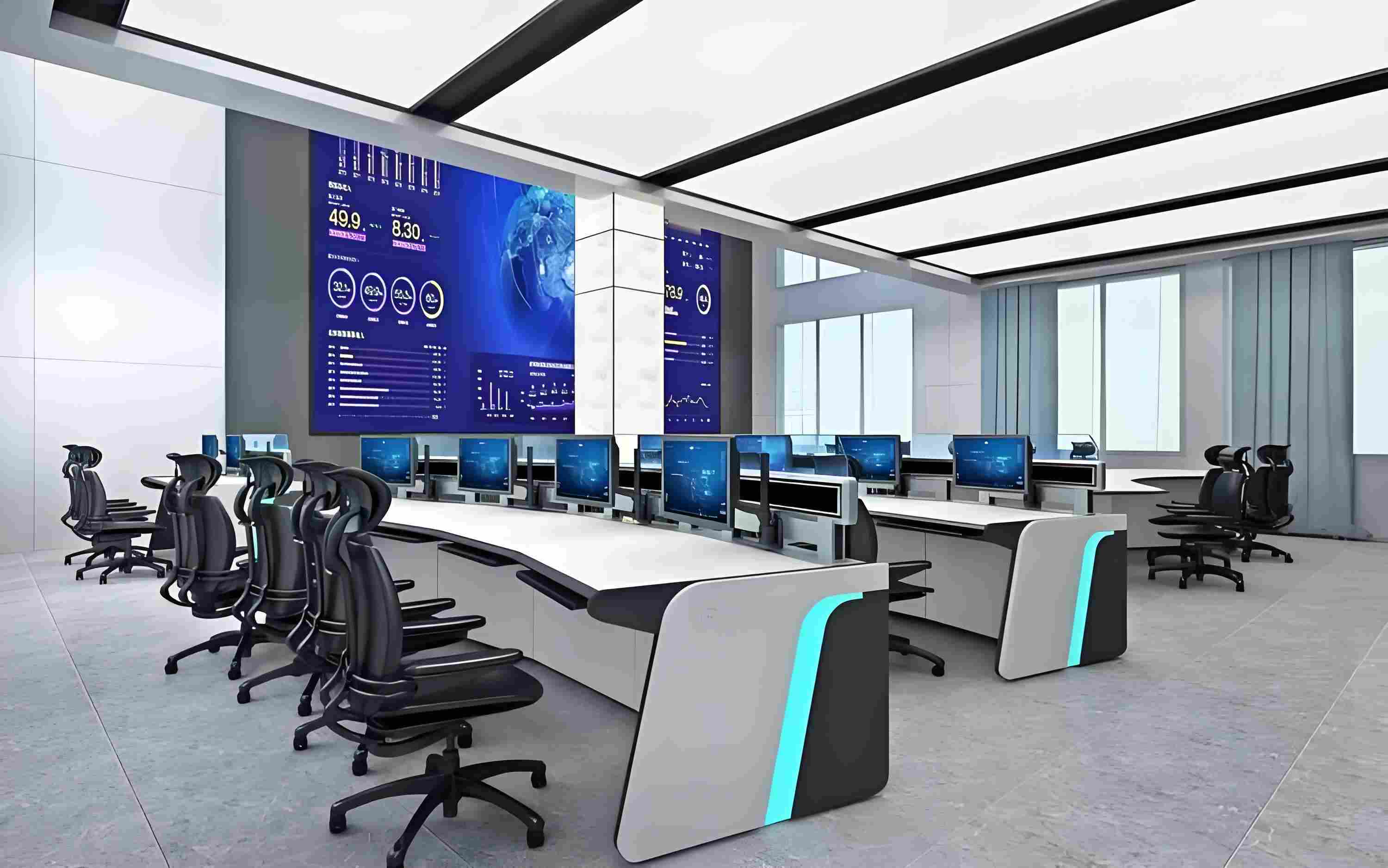

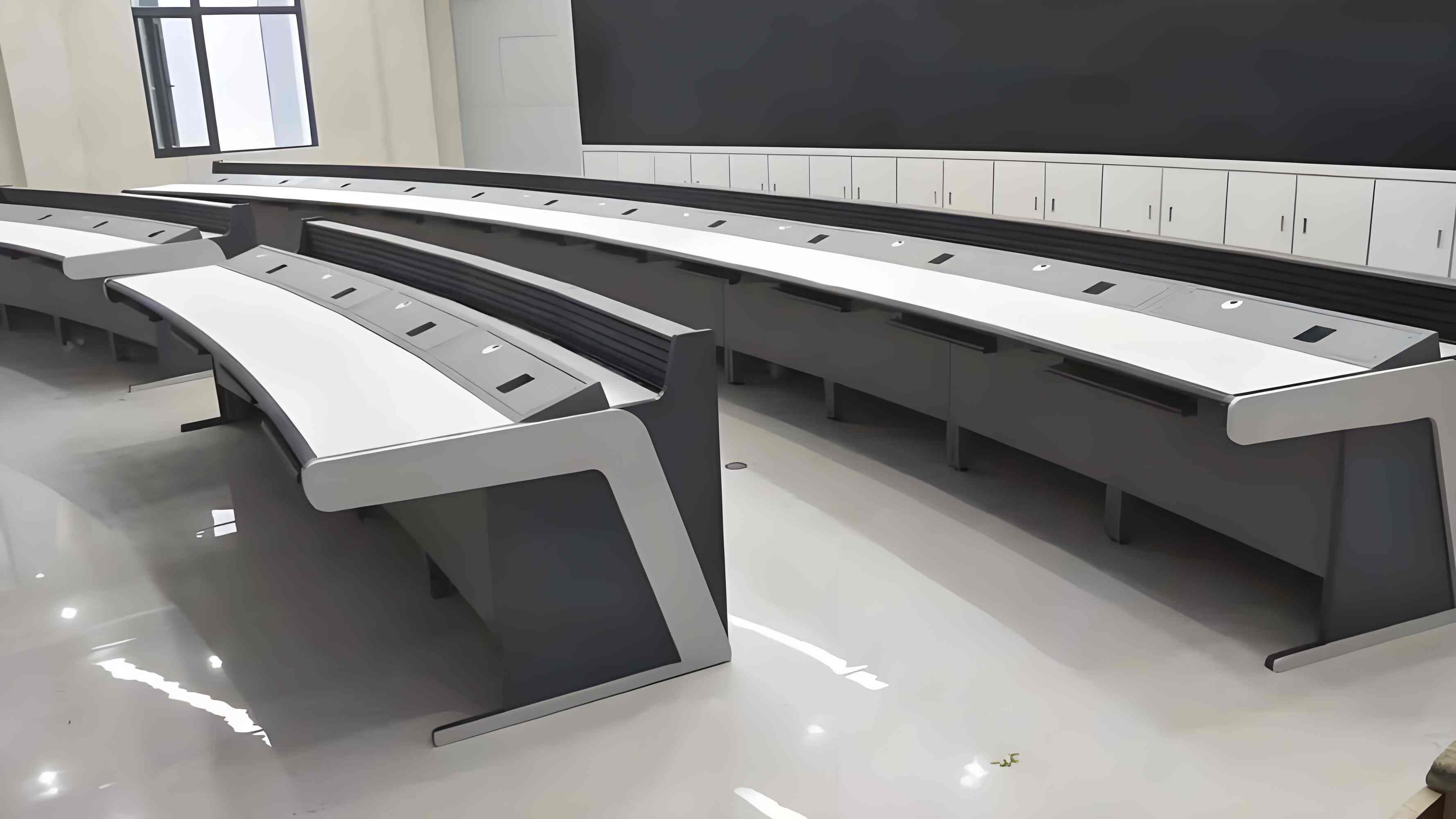

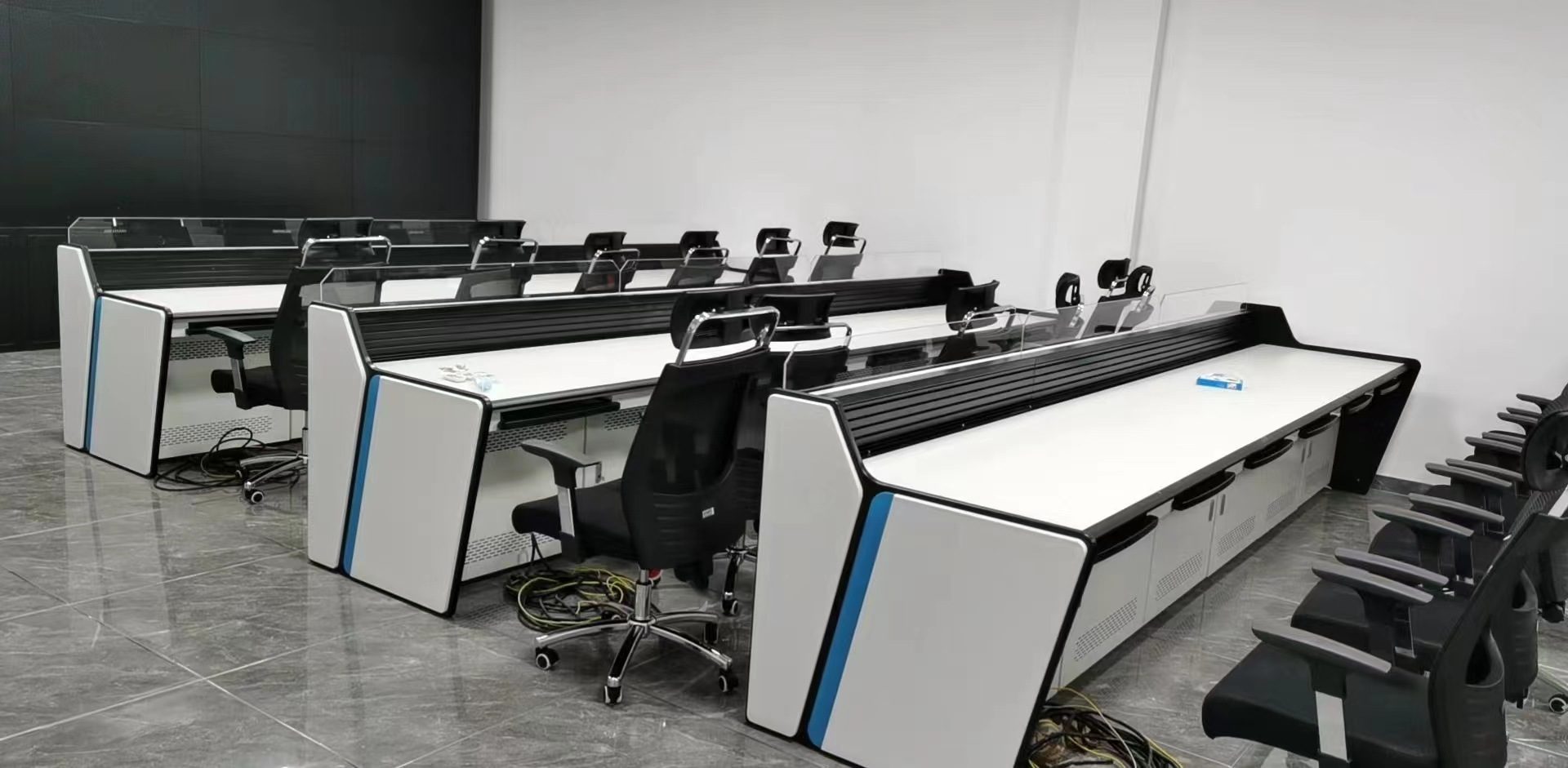

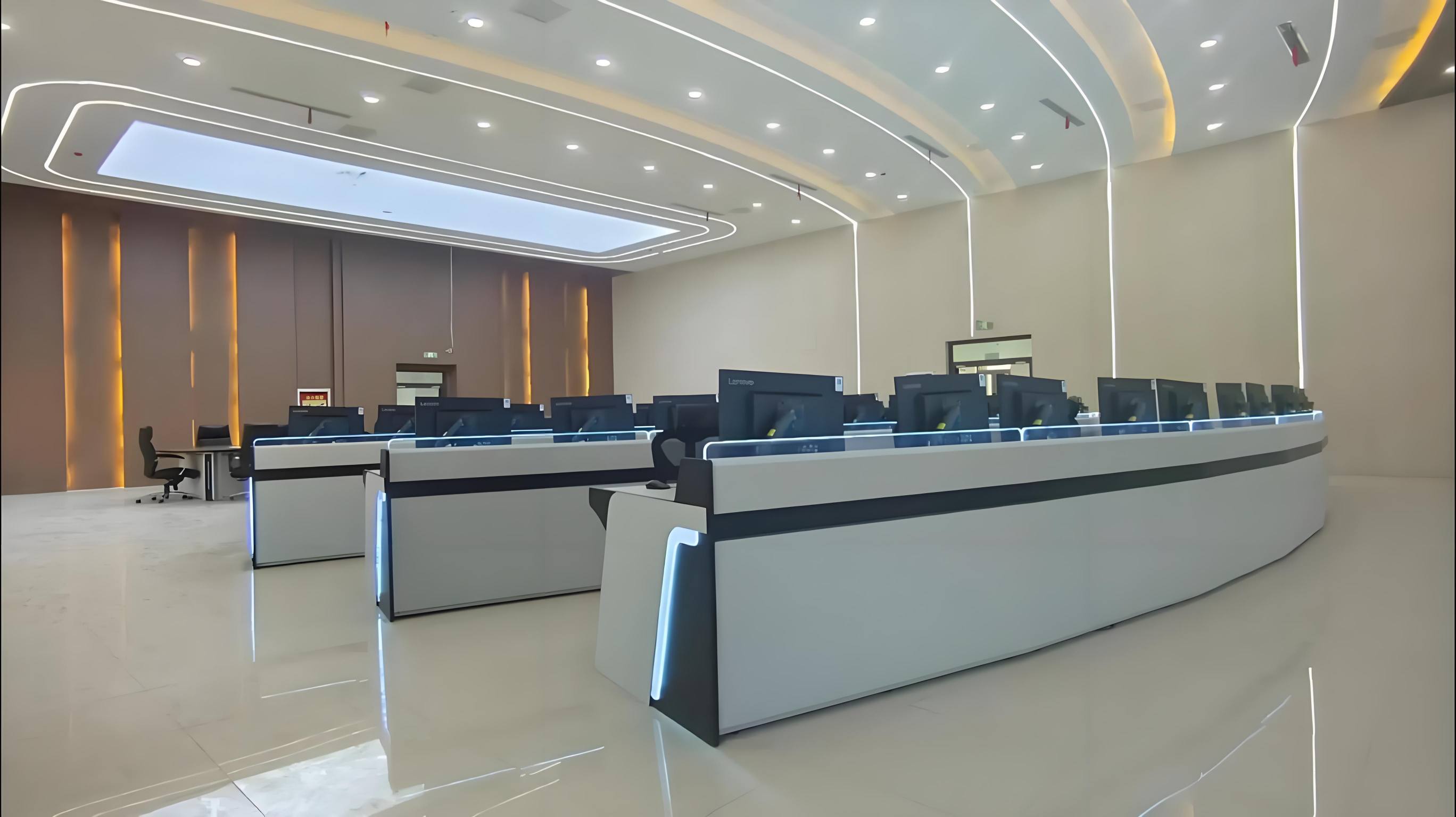

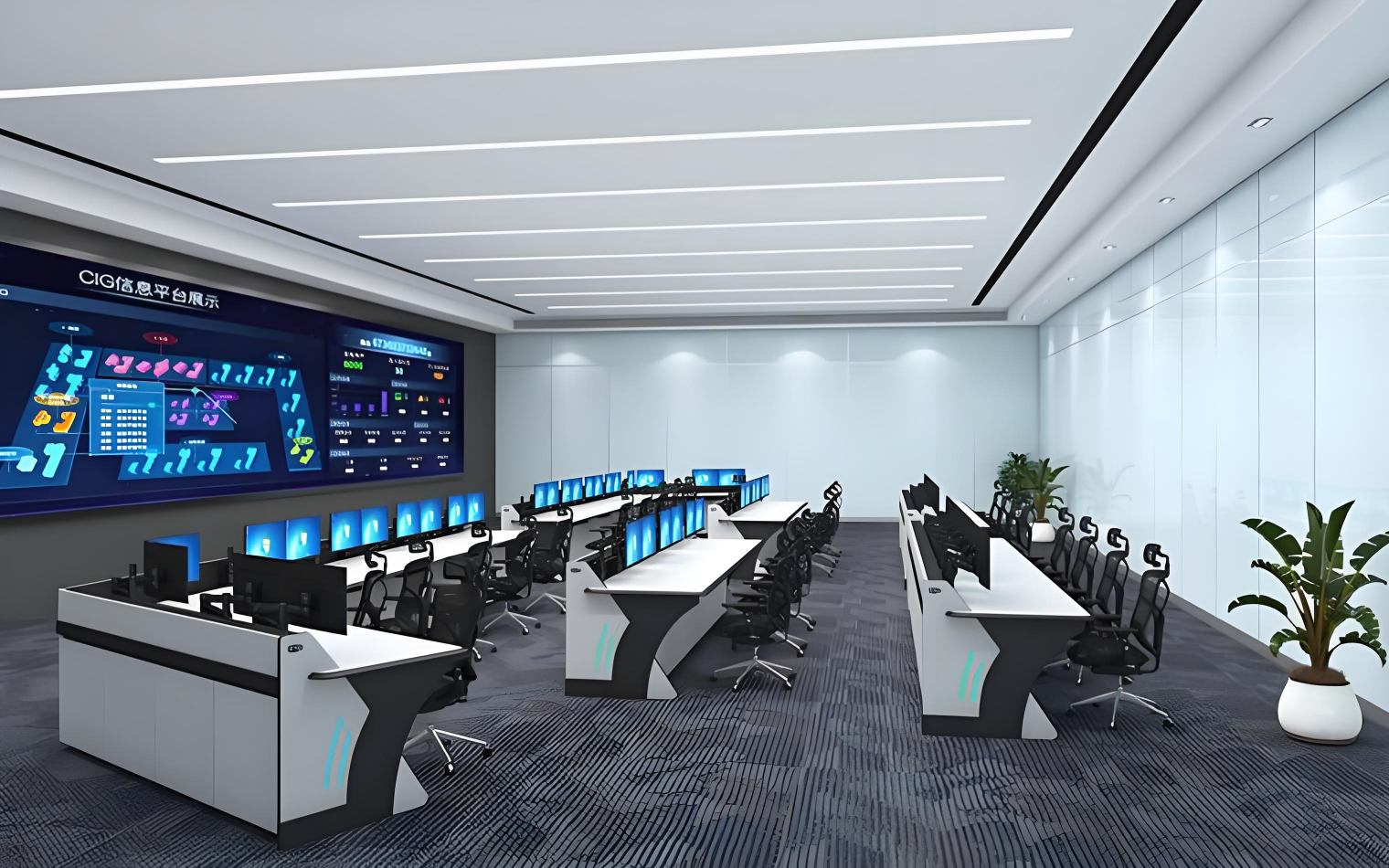

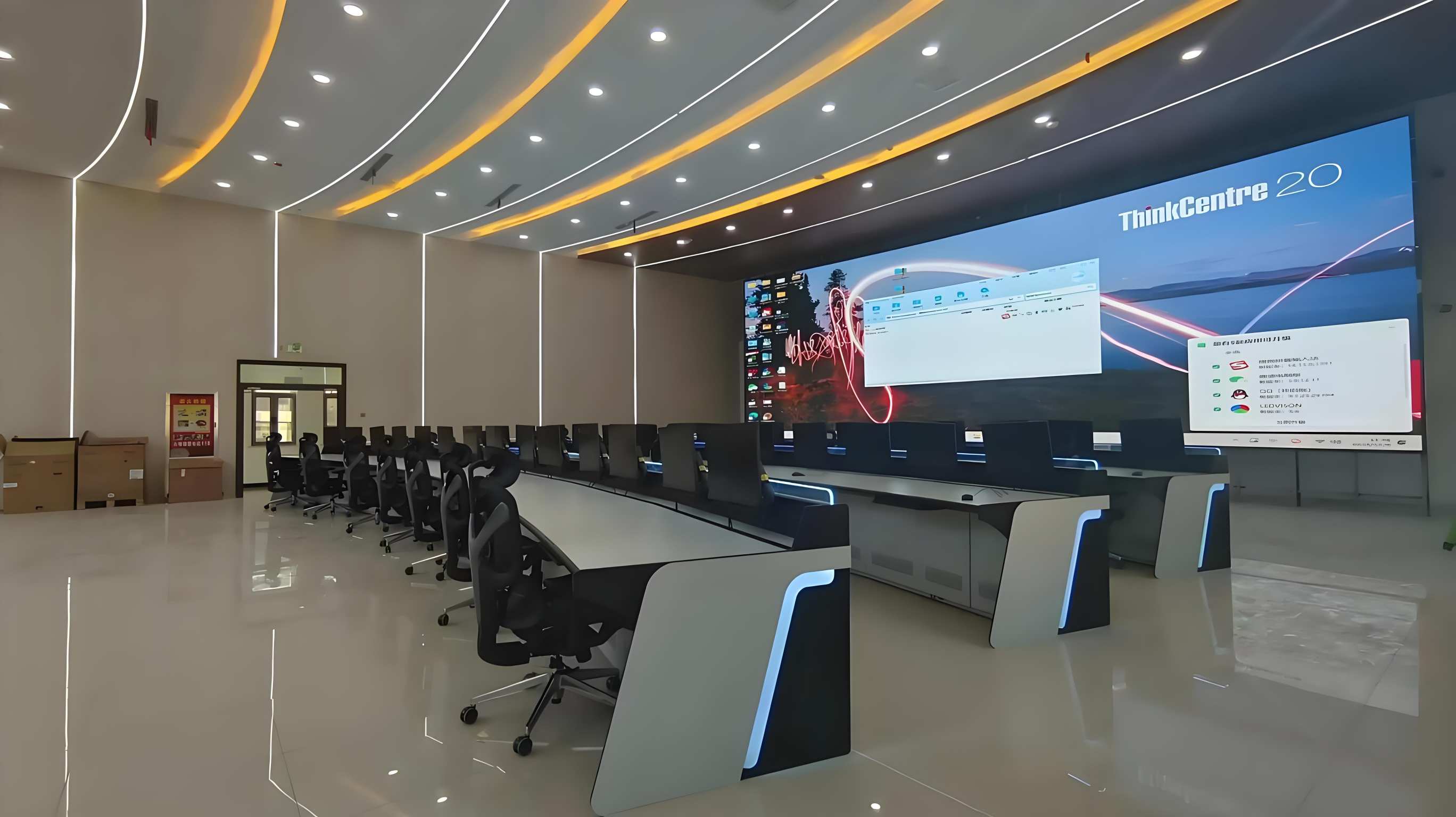

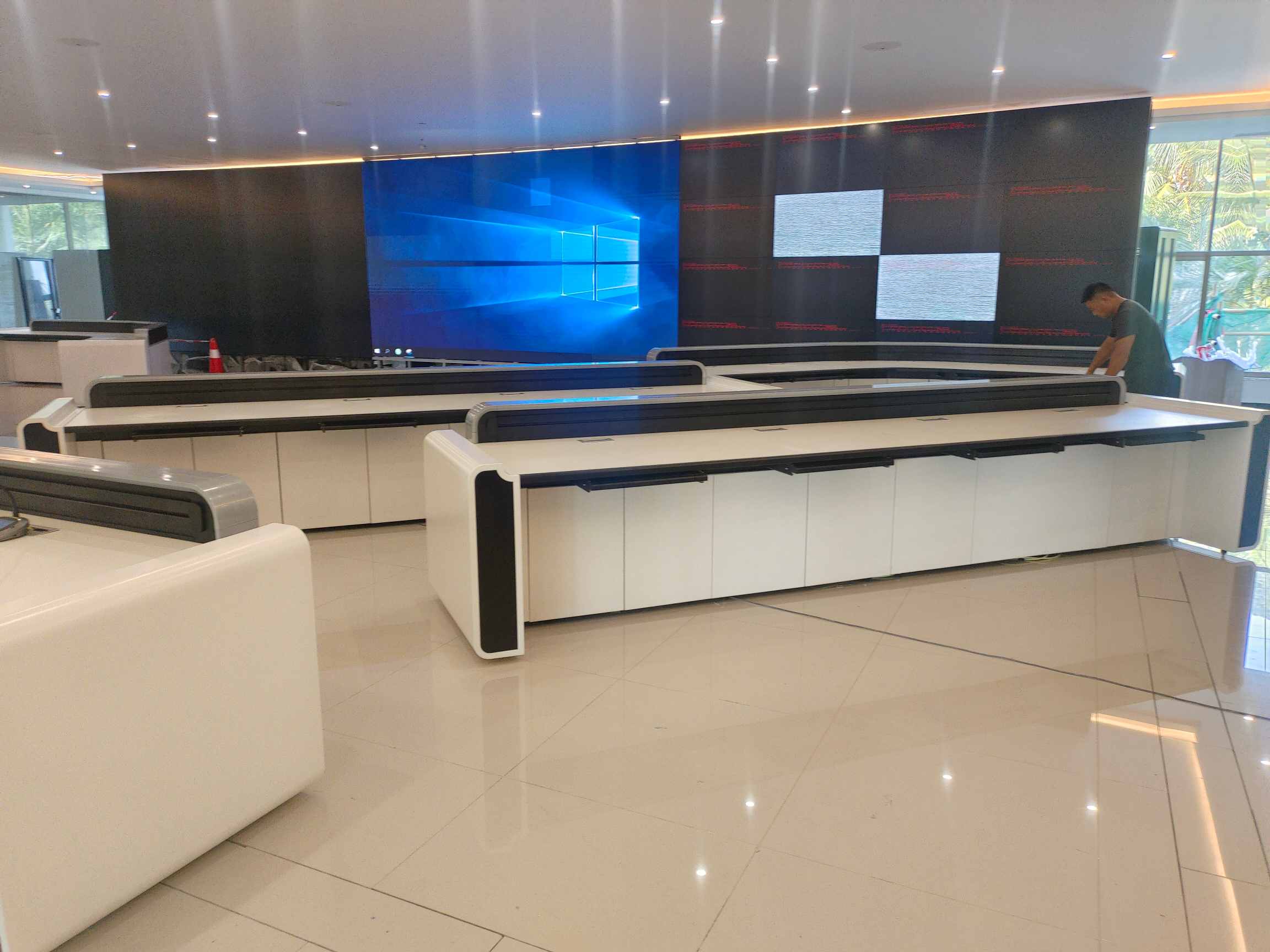

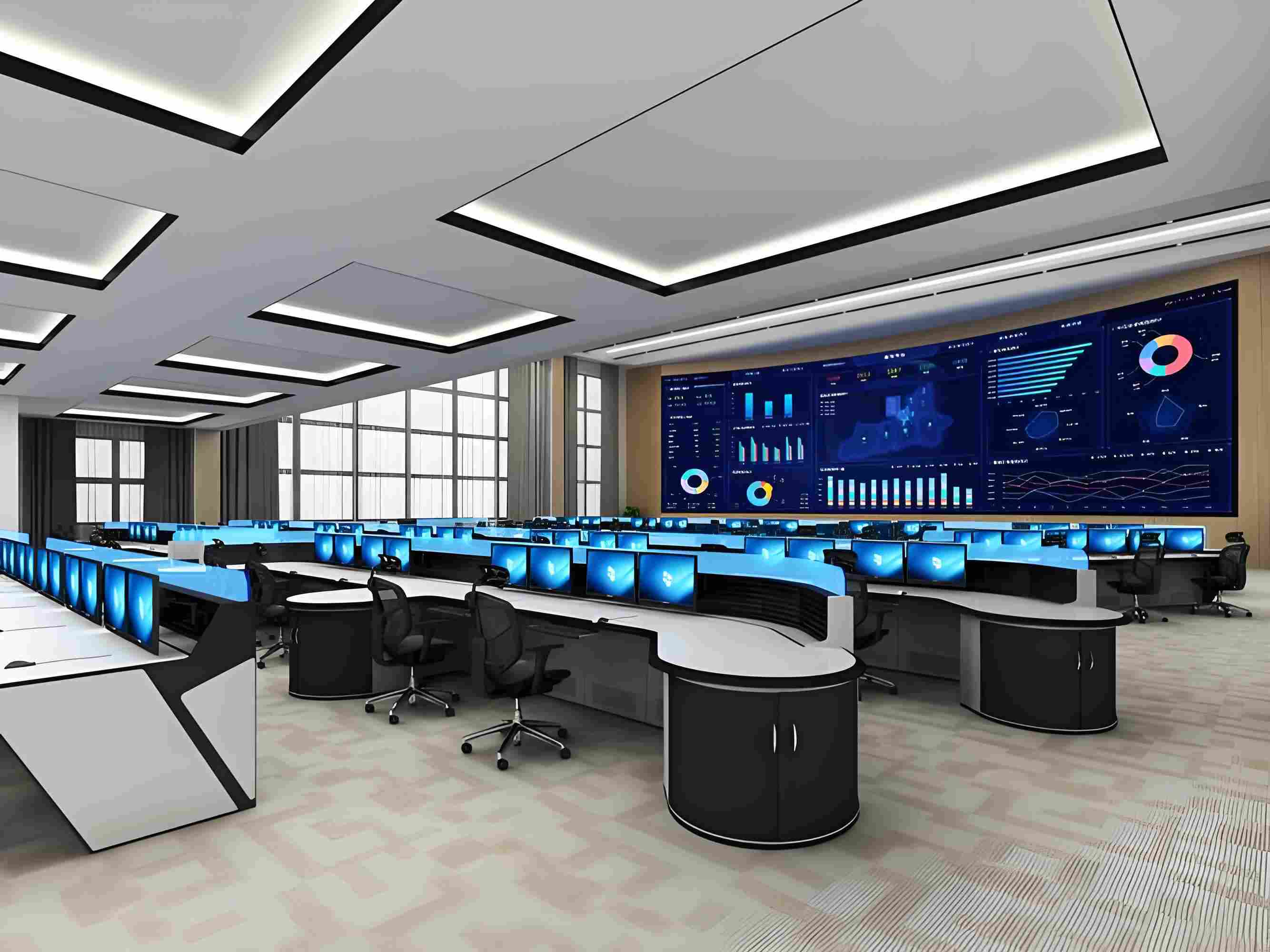

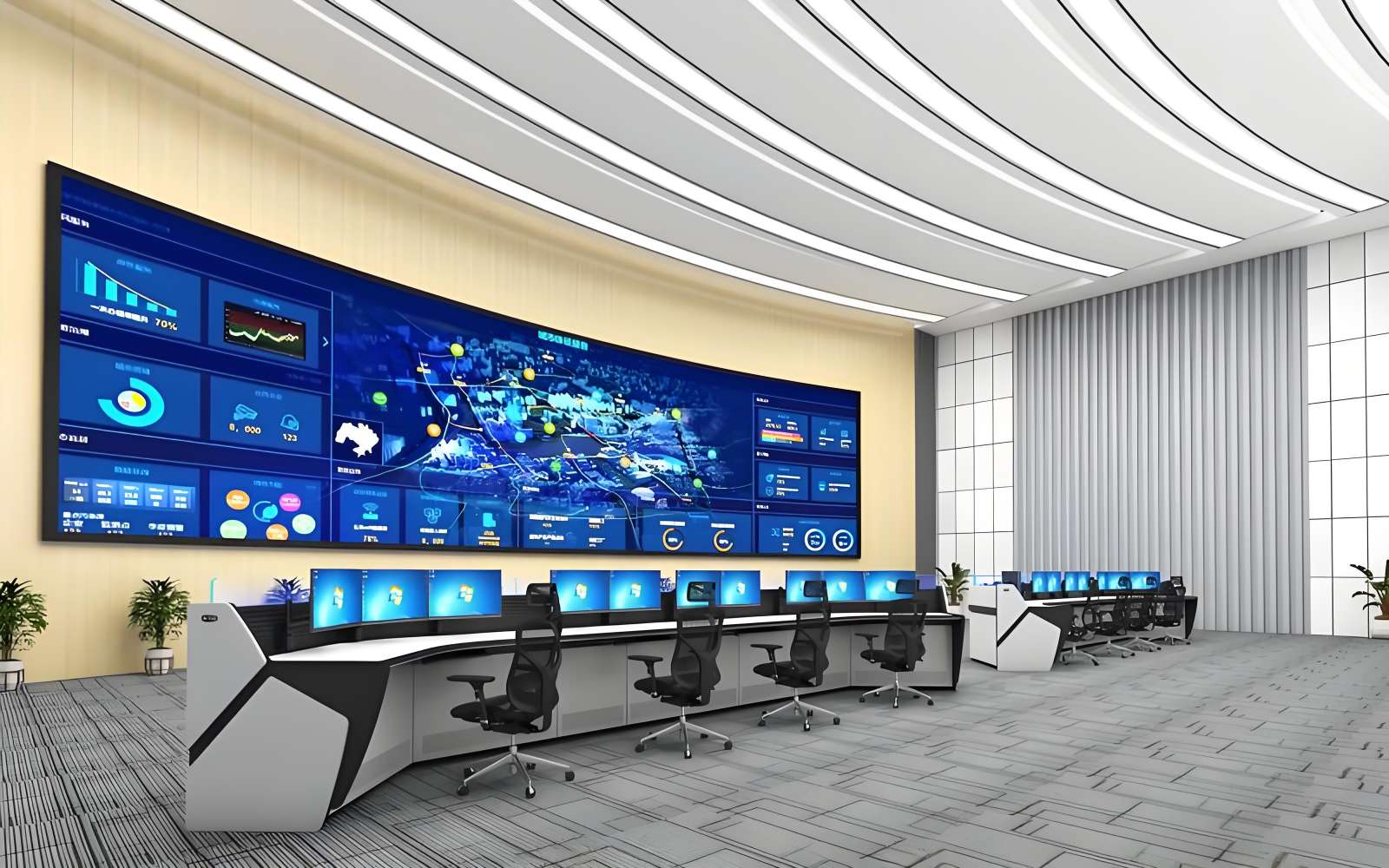

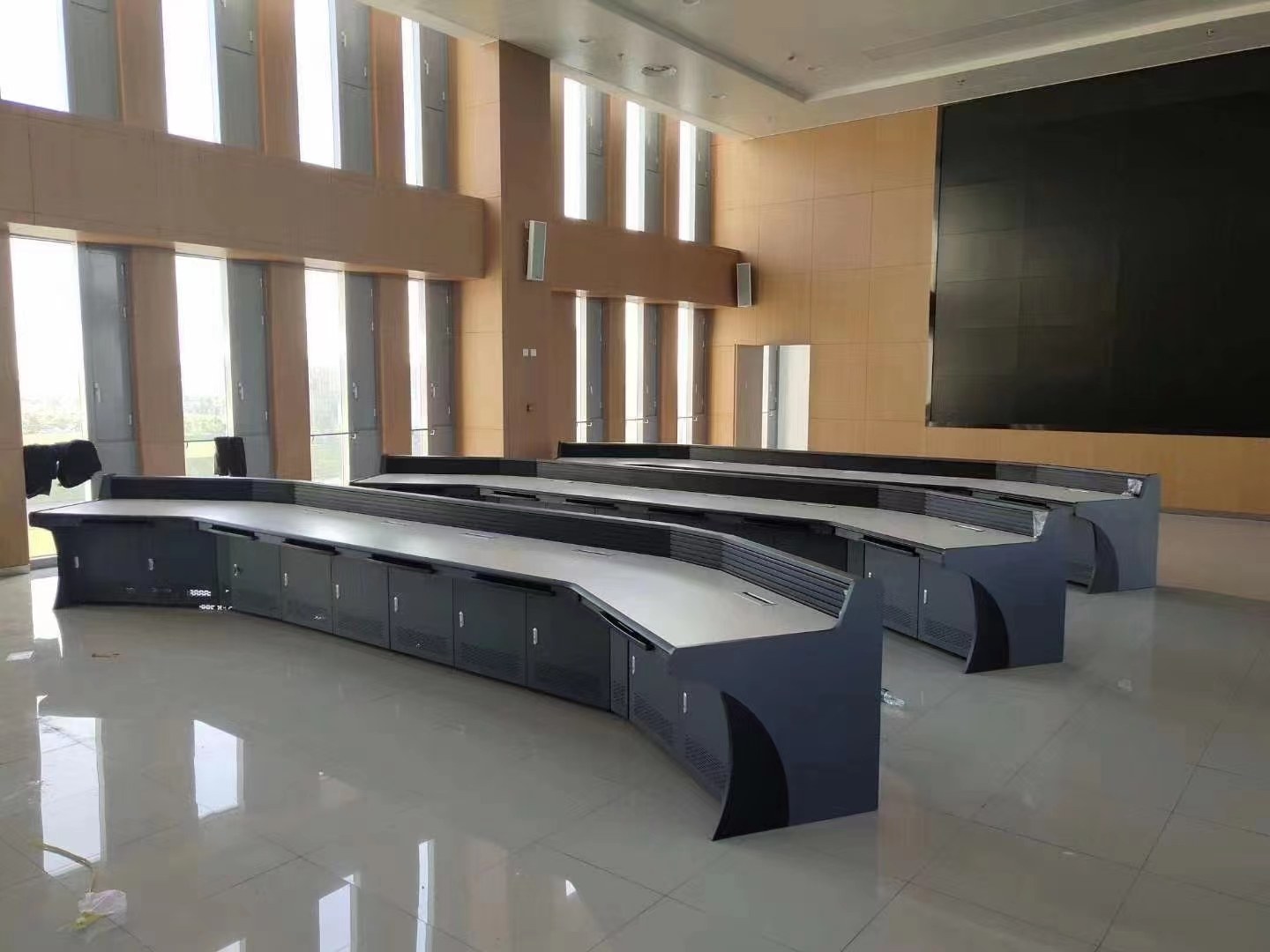

Izdelek sprejema popolnoma modularno standardizirano proizvodnjo, ki podpira neomejeno spajanje ene ali več postaj. Glede na velikost kontrolne sobe lahko konzolo Power Dispatching Console združite v linearni tip, tip loka, tip U in druge splošne postavitve.

Modularna struktura omogoča prosto dodajanje, zmanjševanje in zamenjavo funkcionalnih modulov, kar omogoča kasnejšo rekonstrukcijo hale, širitev kapacitet in nadgradnjo opreme. Primeren je za majhne krmilne prostore distribucijskega omrežja, centralne nadzorne prostore srednje velikih elektrarn in velike dispečerske dvorane deželnega omrežja.

Prednosti izdelka

Prilagojen je za scenarije 24/7 visokointenzivnega spremljanja v energetski industriji. Power Dispatching Console dokazuje izjemne prednosti pri protielektromagnetnih motnjah, odpravi statične elektrike, varnostni zaščiti, strukturni stabilnosti in dolgoročni vzdržljivosti.

V primerjavi z običajnimi nadzornimi mizami je bolj profesionalen, varnejši in bolj prilagodljiv zapletenim močnostnim elektromagnetnim okoljem.

Vsi materiali so ognjevarni, okolju prijazni in trpežni ter izpolnjujejo mednarodne standarde industrijske varnosti in zahteve inšpekcijskega nadzora elektroenergetike. Izdelek je prednostna nadzorna delovna postaja za elektroenergetska podjetja, elektrarne, nove energetske projekte in elektroenergetska podjetja EPC.

Obseg uporabe

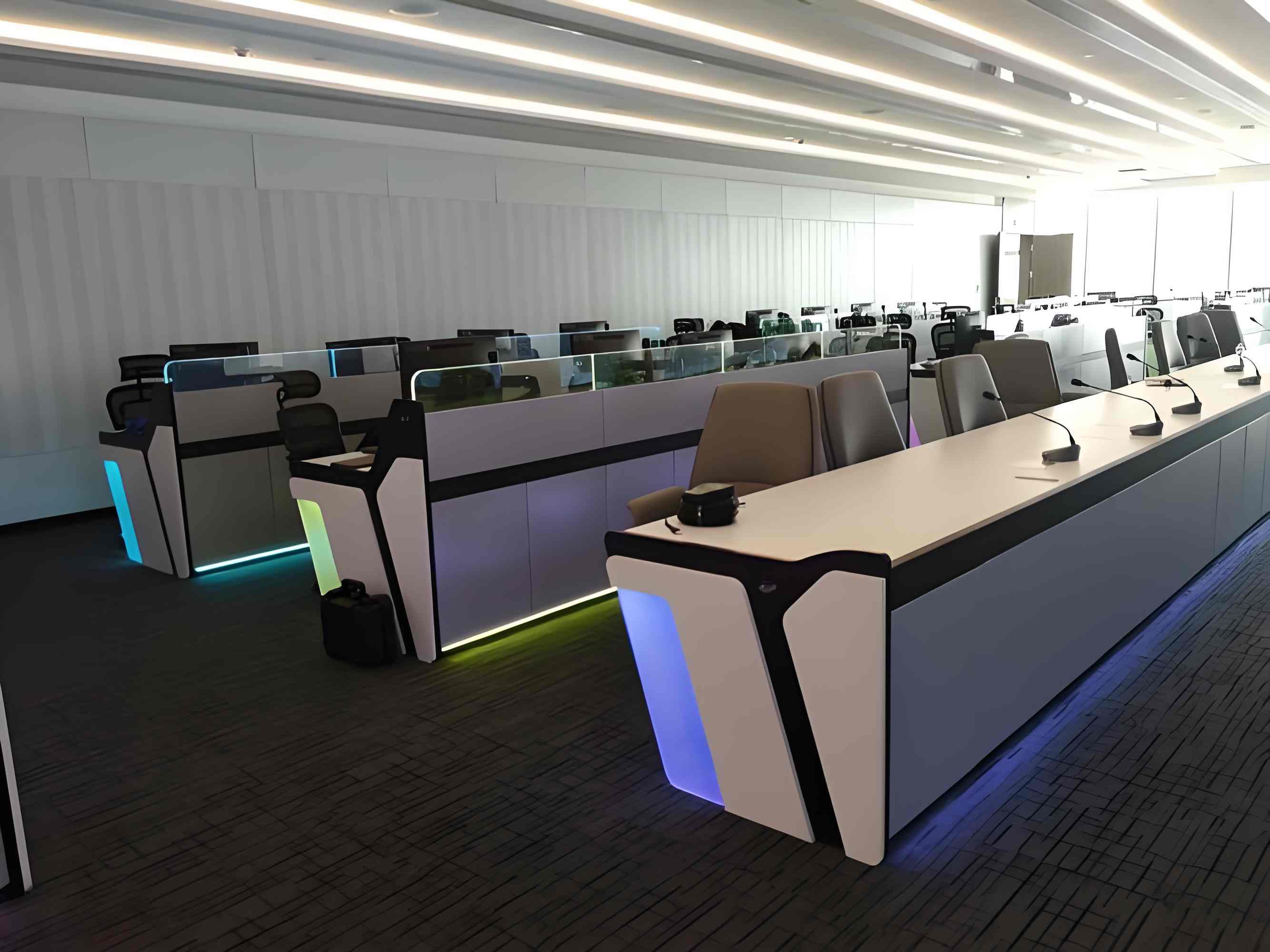

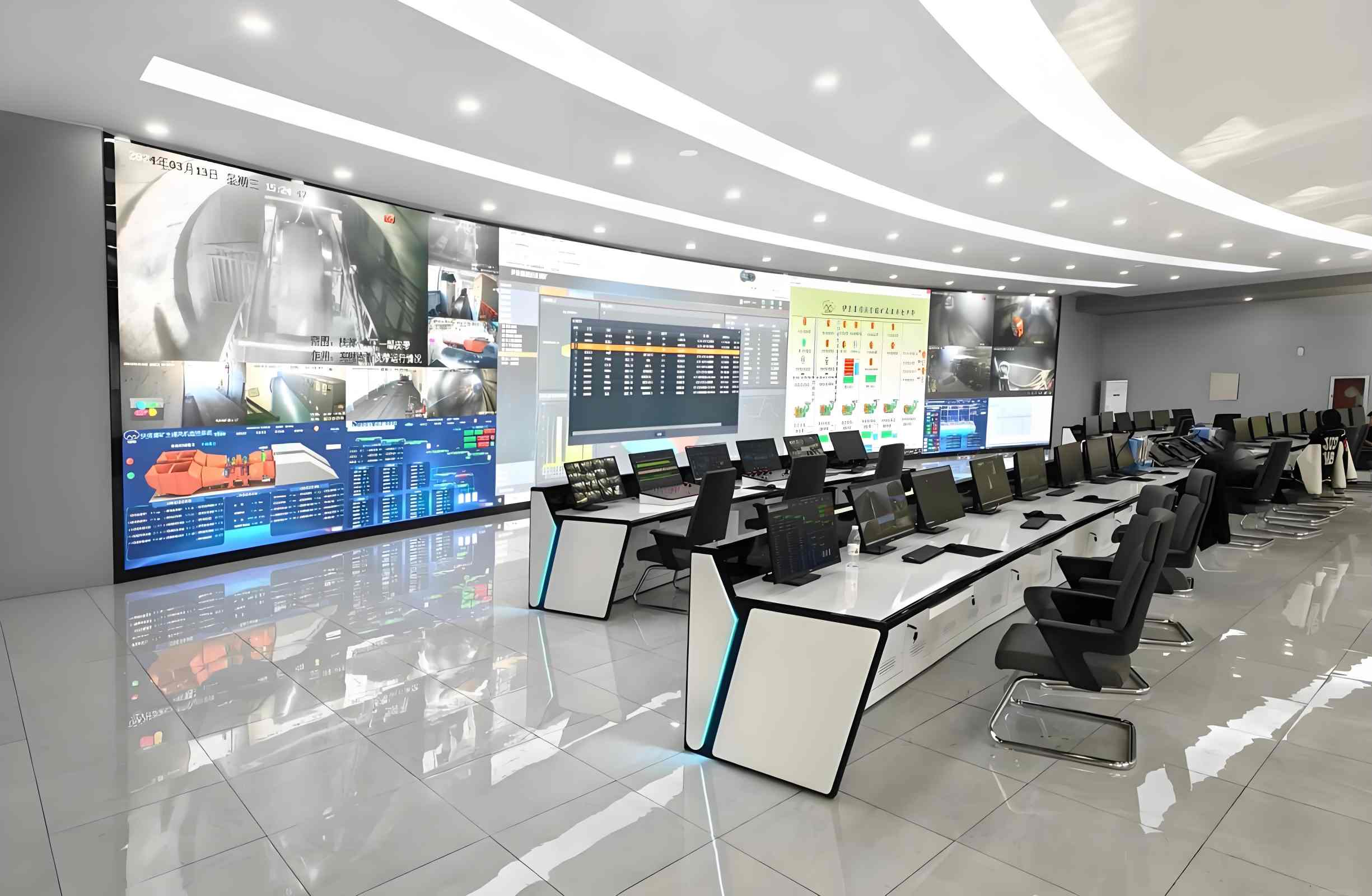

Power Dispatching Console se uporablja za dispečerske centre elektroenergetskega omrežja, nadzorne sobe občinskega elektroenergetičnega urada, centre za nadzor distribucijskega omrežja, centralne nadzorne sobe termoelektrarn, prostore za nadzor hidroelektrarn, centre za nadzor nove energije vetra in sonca, prostore za nadzor postaj za shranjevanje energije, centralizirane nadzorne sobe transformatorskih postaj in centre za razporejanje energetskih komunikacij.

Tehnični parametri

1. Material okvirja: 1,5–2,0 mm SPCC hladno valjano jeklo / 6063-T5 aluminijeva zlitina
2. Material delovne plošče: izbirni antistatični HPL kompaktni laminat ali antistatična ognjevarna plošča
3. Površinska upornost: 10⁶–10⁹Ω
4. Ozemljitveni upor: ≤1Ω
5. Statična nosilnost: ≥100 kg/㎡
6. Način delovanja: Fiksno/električno nastavljiva višina po izbiri
7. Zasnova ožičenja: neodvisen izolacijski kanal za močan in šibek tok
8. Življenjska doba: Več kot 15 let v normalnih delovnih pogojih
